安泰科技通過大力發展超薄帶以及不同磁性能的全系列納米晶帶材，不斷更新迭代，開發先進的磁性器件產品，推動電子設備向高頻化、小型化方向發展。Antainano?共模電感產品高頻阻抗高，可以滿足抗電磁干擾要求；

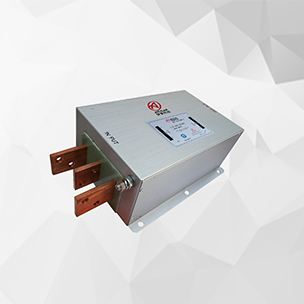

Antainano?高頻變壓器產品采用ONL系列鐵芯，飽和磁感高、損耗低、磁致伸縮接近零，能夠減小器件尺寸和重量，降低能耗；Antainano?EMI濾波器產品可以提供EMC檢測、設計、現場整改及系統解決方案等一站式電磁兼容服務。
與傳統的鐵氧體磁性器件相比，在100kHz以內的高頻電源市場上，納米晶磁性器件體積小，溫升低，高溫轉換效率高，抗不均衡電流特性好，高溫輸入阻抗特性波動小等優點，在解決電路的電磁兼容問題方面具有明顯優勢。
典型應用案例如下:

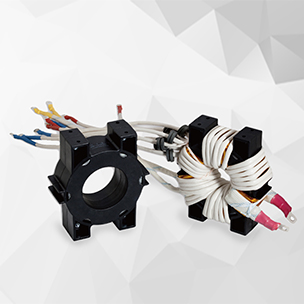

? ?共模電感廣泛用于變頻空調、電陶爐、光伏、風電、電動汽車、逆變焊機等領域。

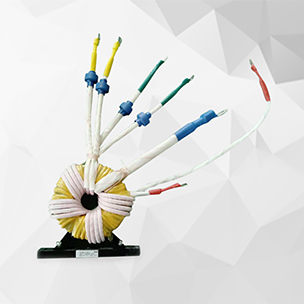

? ?高頻功率變壓器廣泛應用在各領域的開關電源上，如鐵路運輸中的開關電源，電動汽車、電車充電器，輪船上用的開關電源，通信電源，焊接電源、電鍍電源，無線電及TV的發射器電源，風力設備電源，核磁共振層析X射線攝影機開關電源，粒子加速器輕量級開關電源等。
| 逆變焊機變壓器鐵芯選型表 | ||||||
| 逆變鐵芯規格 | 適用逆變焊機變壓器電流 | |||||
| ONL-80*50*25 | 120A，160A | |||||
| ONL-100*60*20 | 160A，200A | |||||
| ONL-120*60*30 | 315A | |||||
| ONL-120*70*25 | 200A，250A | |||||
| ONL-120*70*30 | 315A，400A | |||||
| ONL-130*80*40 | 400A，500A | |||||
| ONL-130*80*50 | 500A，630A | |||||
| ONL-130*80*90 | 630A | |||||
| 變壓器選型表 | ||||||
| 封裝方式 | 編碼 | 規格 | 初級電感[mH] | 耐壓 | 重量 [kg] |
|
 |
07.04-0123 | QONL-130*80*50 | ≥28（18kHz,1v） | 2.5kV/10mA-60S | ≥3.92 | |
 |
07.04-0001 | QONL-120*60*30 | ≥65（20kHz,1V） | 5kV/10mA-5S | ≥2.45 | |
| 07.04-0004 | QONL-120*70*30 | ≥80（20kHz,1V） | 5kV/10mA-5S | ≥2.16 | ||
| 07.04-0008 | QONL-120*60*30 | ≥25（20kHz,1V） | 5kV/10mA-5S | ≥2.60 | ||
| 07.04-0034 | QONL-120*60*30 | ≥65（20kHz,1V） | 5kV/10mA-5S | ≥2.00 | ||
| 07.04-0048 | QONL-80*50*25 | ≥21（20kHz,1V） | 5kV/10mA-5S | ≥0.83 | ||
| 07.04-0062 | QONL-120*70*30 | ≥20（1kHz,1V） | 4kV/5mA-60S | ≥2.25 | ||
| 07.04-0068 | QONL-105*60*30 | / | 4kV/5mA-60S | ≥1.61 | ||
| 07.04-0221 | QONL-105*60*30 | ≥20（1kHz,0.3V） | 4kV/5mA-60S | ≥1.66 | ||
| 07.04-0292 | QONL-105*60*30 | ≥35（1kHz,0.3V） | 4kV/5mA-60S | ≥1.78 | ||
| 07.04-0298 | QONL-100*60*20 | ≥68（1kHz,1V） | 4kV/5mA-60S | ≥1.26 | ||
| 07.04-0402 | QONL-120*60*30 | ≥28（20kHz,1V） | 4kV/5mA-3S | ≥2.52 | ||
| 07.04-0483 | QONL-80*50*25 | ≥10（1kHz,1V） | 4kV/5mA-60S | ≥0.92 | ||
 |
14.DT.0800101-01 | QONL-30*20*10 | ≥1.2（100kHz 0.5V） | 20kV/5mA-60S | ≥0.31 | |
